オープンイノベーション【てんかく忍者工場】データ加工を自動化する"てんかく忍者工場"の全体像を紹介！
vol.44 【損傷個所を診るためのビューア"てんかく忍者QGISプラグイン"プロトタイプの出力結果を紹介します】
https://www.nakasha.co.jp/future/open-innovation-meeting/vol44_qgis_output.html
から続く3つの記事で、"QGISプラグインを使っててんかく忍者の成果品を活用する"手法についての紹介をしました。
"成果品を活用する"ためには"成果品を作る"工程が必要で、それが今回の記事から3パートに分けてご紹介する"てんかく忍者工場（TenkakuNinjaFactory）"という弊社の社内ツールです。※
それでは早速、工場見学に出発しましょう。
※今回ご紹介している社内システムは、当社の取り組みをご理解いただく主旨であり、現在、販売・提供の予定はありません。自社内でデータ加工を行うことをご希望のお客様につきましては、個別案件の中で受託開発にてご提供する可能性はありますので、ご要望等をお聞かせください。
■てんかく忍者工場開設の目的、目標、構成

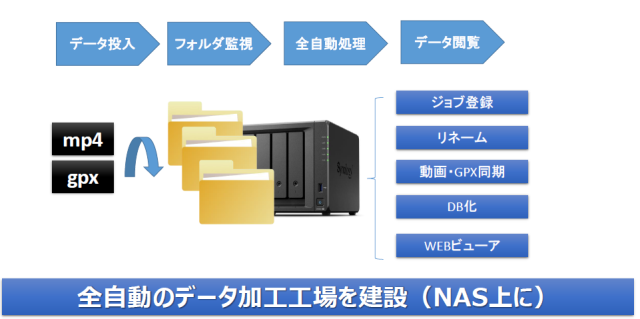

| [てんかく忍者工場] |
 |
てんかく忍者工場を開設するにあたっての目的・目標は以下でした。
・てんかく忍者工場の目的
即時性を得るため、データの地産地消（使うところで作る≠クラウド）を促す
・てんかく忍者工場の目標
NASにデータを放り込むとデータ処理を実行してくれる自動工場
動画物体検出→データ加工→コンテンツ生成→利活用までの工程を一貫して行う
・てんかく忍者工場の構成
- ジョブ管理（console.py、dashboard.py）
- 動画物体検出/位置合わせ工程（decode_from_mp4.py）
- データベース加工/コンテンツ生成（generate_maps.py）
初回の今回は、これらのうちジョブ管理の工程についてご紹介します。
■工場の起動（ジョブ開始→動画物体検出まで）
処理PC上でconsoleを起動します。
consoleには、Watch,Runner,Dashboardのボタンがあり、これらをそれぞれ起動します。
コンソールが起動して、それぞれログを出力し始めますので、工場長たるユーザは、このコンソールやダッシュボードを見て、どの工程が何をしているのか？異常が発生していないのか？を見つめることとなります。

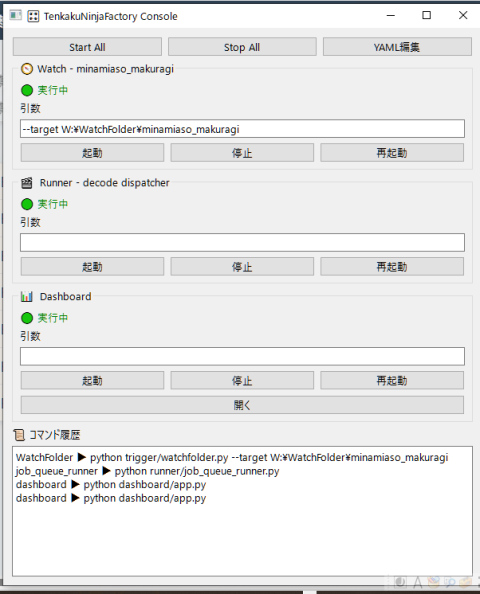

| [コンソール] |
 |
・Watch
管理フォルダ（通常はNAS上。例：W:\WatchFolder）に新しく投入されたデータが無いかどうかを監視する機能を持ちます。
一意のジョブ番号を発行し、ジョブキューやジョブ情報を各々のフォルダ配下に指示していきます。
・Runner
動画物体検出を実行する工程を担います。
・DashBoard
ダッシュボードはローカルWEBサーバ機能を使って、http://127.0.0.7:5000で、ジョブの最新情報を公開します。
job_queue.jsonを定期的に巡回し、全体の処理工程をWEBブラウザで通知しつつ、各ジョブフォルダの.job.jsonの内容を詳細情報として提供します。
■ファイルを配置からジョブ起動（作業指示書の発行）
ファイルを監視フォルダに置くと、一意のジョブ番号を割りあて、フォルダ、ファイルのリネームをジョブの登録を実行します。
監視ルートフォルダにはjob_queue.jsonが保存されます。
.globalcounterは隠しファイルで一意の番号を記録します。
.triggerignoreも同様に隠しファイルで、監視対象から外すフォルダ名を記載します（例：Models、dashboard、Archived、.gitなど）
また各ジョブフォルダ（例：0001）には、.job.jsonファイルが生成されます。
※実は、この処理はジョブを采配しているだけ（指示書を発行するだけ）で、次工程に進むには、動画物体検出処理自体が、.job.jsonを参照して後工程引き、自律的に処理していきます。
■ダッシュボードのジョブ稼働状況表示
WEBブラウザで127.0.0.1:5000を開くことで、ダッシュボードに各ジョブの進捗が表示されます。
このダッシュボード画面は非同期に自動更新され、その時点のジョブキューから一覧を生成し、詳細情報ボタンをクリックすると各ジョブの.job.jsonを読み取り、表示します。

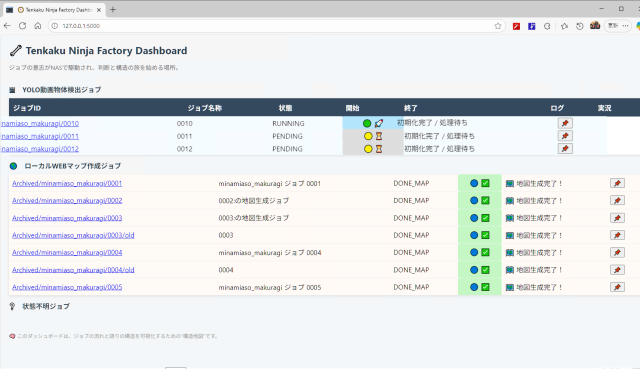

| ［ダッシュボード：一覧］ |
|

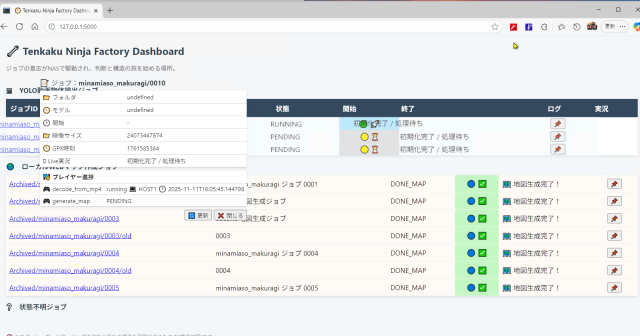

| [ダッシュボード：詳細] |
 |
ここでは動画物体検出のジョブが10,11,12としてマークされ、10が実行を開始しました。
動画物体検出ジョブが実行を開始するとPCのCPU負荷とメモリ利用量が脈動を示します。

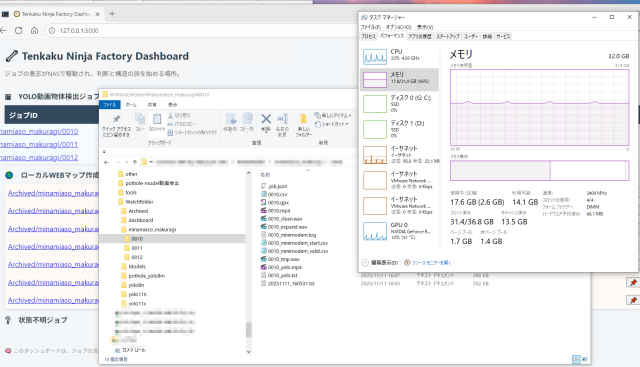

| [ジョブ稼働中] |
 |
■まとめ
・コンソールからWatch、Runner、Dashboardを実行します
・監視フォルダにファイルを投入すると自動的に処理を開始します
・ジョブを自動採番しjob_queue.jsonと.job.jsonを生成します。
・動画物体検出ジョブが自動実行されます
・進捗が定期的にダッシュボードに表示されます
次の記事から、てんかく忍者工場のラインを見学していただきます。
次工程は、【動画物体検出とフレーム単位の位置合わせ】の工程です。
▼この記事を書いたひと
R&Dセンター 松井 良行
R&Dセンター 技術戦略担当部長。コンピュータと共に35年。そしてこれからも！
