今回のプロジェクトで、開発した損傷管理データベース"4D-db®"では、いくつかの特徴的な機能が搭載されています。中でも、同一地点の任意の過去と現在の画像を、二画面横並びで比較できるビューアは、長寿命なインフラ施設・設備の劣化を長期に渡ってメンテナンスする事業者の方を、ICTで支援する目的で開発したウリの機能です。

4D-db®に搭載しているマルチアングル/360ビューアは、選択した地点の異なる撮影日時の静止画を、二枚横並びで比較できます。それぞれの位置を前後して細かく位置合わせすることも、それぞれの画像の表示を調整することも、ディープラーニングで検出した損傷個所の注記（アノテーション）を表示/非表示することもできます。

4D-db®デモ動画

【4D-db®】マルチアングルビューアで損傷個所を確認

【4D-db®】高速道路ジョイント部の同一地点新旧比較（時速80Km走行撮影で位置精度1mの実現）

【ディープラーニング】ボルト錆を検出する

【ディープラーニング】一般道路路面損傷検出

画像ビューアの機能

マルチアングルビューア

4D-db®では、地点を選択した直後に、マルチアングルビューアが表示されます。
Web-VR空間上で前後左右上下をマウスで回転させて、見たい方向を設定します。
オレンジの矢印ボタンで、撮影地点の前後を1フレームずつ移動できます。

路面を撮影していれば、立方体の底面に画面が張り付いています。

前方画像が撮影されていれば、立方体の全面に画面が張り付いています。

全方位が撮影されていれば、立方体のどの方向も画面が張り付いています。

360ビューア

360画像が登録されている場合は、画面上部ボタンで"360"を選択すると、選択地点の360画像が表示されます。

長尺ビューア

長尺パノラマ画像が登録されている場合は、画面上部ボタンで"長尺"を選択すると、選択地点が含まれる長尺画像が表示されます。

撮影日選択

画面のタイムスライダーか直接入力、カレンダー入力によって、撮影日を選択できます。
選択した地点に、存在しない撮影日の日付はあらかじめ排除されています。

参考情報表示/非表示

画像に関連する属性情報（路線名、上下、KP、キロ程、緯度経度、撮影箇所ID）の表示/非表示を設定できます。
画像閲覧時に邪魔となる場合は、非表示に設定します。

下の例は、高速道路の路線名、上下、KPが表示されています

損傷個所表示（アノテーション表示）

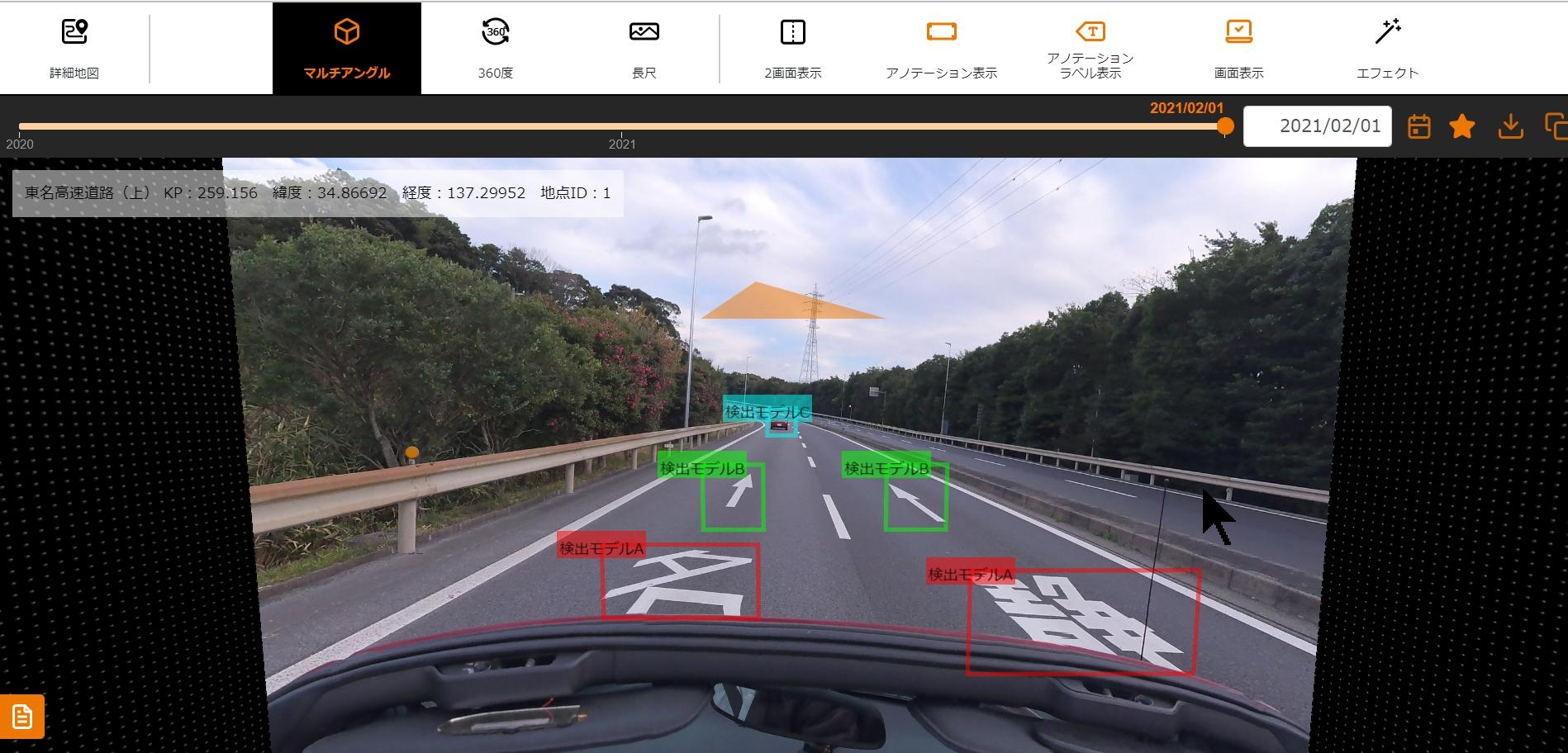

写真に対して、ディープラーニングによる物体検出、損傷検出がされていて、DBに登録されている場合、マルチアングルビューア上で、アノテーションの表示・非表示を選択できます。

画像フィルタ

個々の画像の明度など表示パラメータを調節できます。（画像そのものを編集・保存しているわけではありません。）

コメント参照・追記

地点に対するコメントを付記したり参照したりできます。（画像に対するコメントではありません）
コメントは時系列で複数記録できますので、特定の地点に対するコメントを利用者間で共有するために使えます。
損傷個所の共有や、次回点検時のチェックポイントとして、または点検や補修の箇所コメントとして保存できます。

前後移動

見たい場所（角度、ZOOM）を固定したまま、オレンジの矢印で、地点の前後を移動できます。

画像ダウンロード

表示している画像（マルチ画面なら6面分、360画像なら1枚分）をダウンロードできます。
サーバー上でzip圧縮されますので、クライアントPC側ではzip解凍できるソフトウェアが必要です。
アンチウイルスソフトウェアやゲートウェイ機器でダウンロードを禁止されている場合は、拡張子をリネームするか、ダウンロードの許可を情報システム管理者に依頼してください。
