【エッジAI】Raspi5+SONY IMX500で30FPS物体検出チャレンジ！~環境整備編　vol.23

前回記事「vol22【エッジAI】Raspi5+SONY IMX500で30FPS物体検出チャンレンジ！~検出実行編」で30FPSを達成できましたと報告しましたが、それ以前にやったことを今回ご紹介します。

■Raspi5の構成

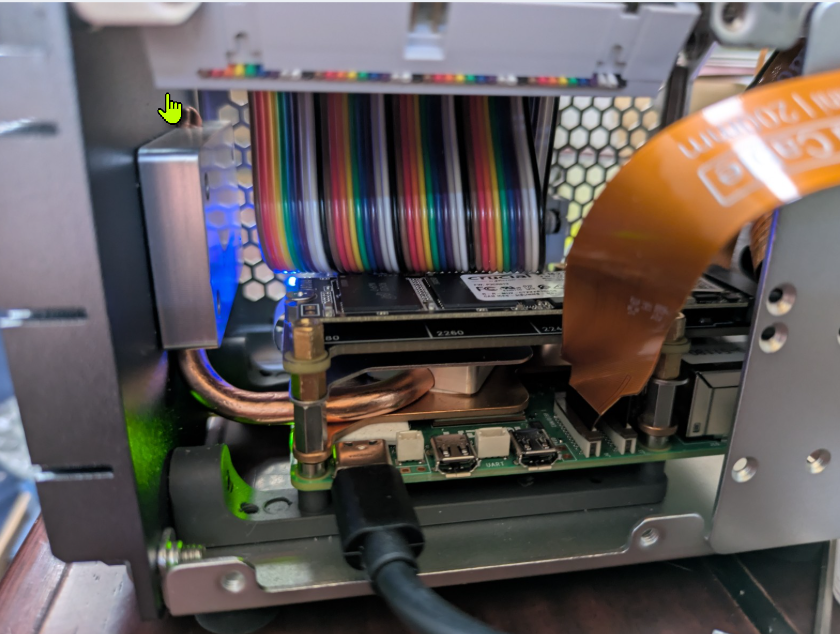

PCIe HATとNVMe SSD

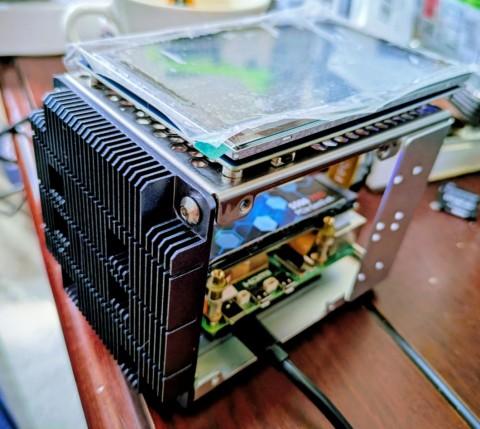

ヒートパイプと5インチタッチディスプレイ

本体：RasberryPi 5 8GB RAM
ストレージ：PCIe NVMe SSD (PCIe2での接続)
OS：RaspiOS 32bit (Bookworm)、
カメラ：RaspiberryPiAICamera（IMX500）
ソフトウェア：Python3.11、numpy-1.26.4,imx500-tools,python3-picamera2、python-opencv

~~Bookworm必須です！※~~よこしまな考え（YOLOの最新やpytorchをゴリゴリ動かしたい！モデルのコンバートもRaspi上でやりたい！）は捨てて、
「エッジAIとしての専用機で割り切るべし」・・です。

※後日別環境で同じようにセットアップしたら、32ビットよりも64ビットの方が楽でした。

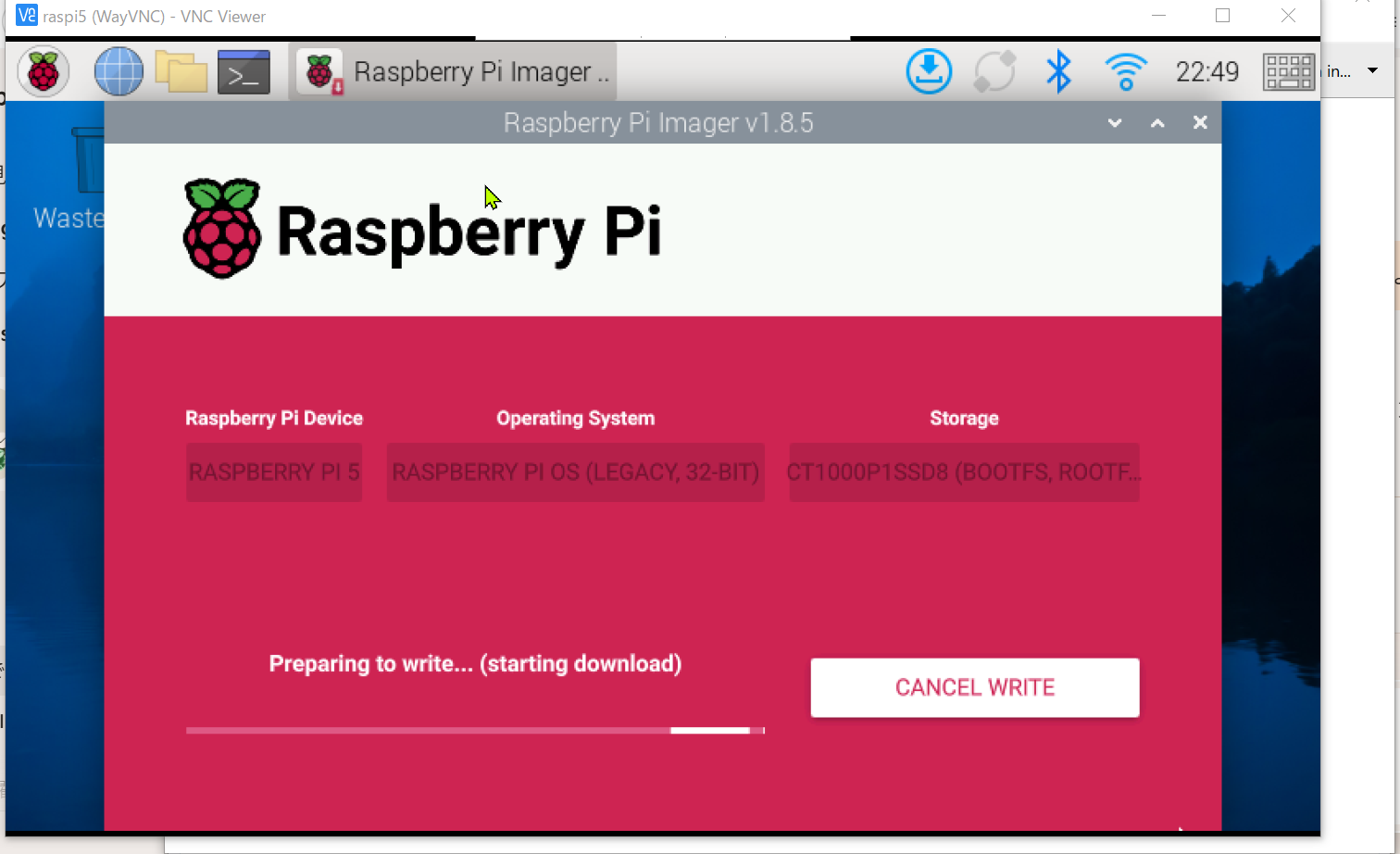

ImagerでBookworm環境を選択

当初（前回のUSBカメラでの検証で使った）Ubuntu 24 Server LTS上ではダメで、かつその次にやったRaspiOS64ビットでもダメ※、最終的にIMXで動作検証が取れているとされるRaspiOS32ビット（Bookworm）での環境構築でようやく動作しました。

※前述の通り、64ビット（Python3.13）でセットアップできました。

「モデルのコンバートもRaspi上でやりたい（ptをそのまま渡されてもOK）」と思いましたが、
こちらもYOLOが要求するPytorchのインストールに失敗してNGでした。
結局モデルのコンバートはWSL2（Windows上のUbuntu24）で実行し、コンバート済のモデルのパッケージ化のみをRaspiで実行するようフローに落ち着きました。

結果的には、モデルの学習や生成を行うWindowsPC（with GPU）で、NASの動画や膨大な静止画に高速アクセスでき、最後にIMX用のモデルを作るというワークフローからするとWindows上にLunuxというのはとても良い構成に思います。

■Raspi5上でやったこと（準備）

参考として、@yokoyan_pwsさんの下記記事に詳しくやり方が書かれています。
https://qiita.com/yokoyan_pws/items/00d6fe0448ae329c7715

最初にこの記事に出会えていれば良かったのですが、私の場合は（猪突猛進で）、picamera2やimx500のgithubやCopilotさんのアドバイスで同様のことをしました。
遠回りになりましたが、色々と知ることが出来て良かったです。

・OSの準備
BookwormでRaspiを構成し、NVMeSSDでブート
sudo apt update

・Python環境の準備
Python3.11をインストールしvenv311を設定

・パッケージのインストール
sudo apt install -y imx500-all imx500-tools
sudo apt install -y python3-picamera2 rpicam-apps git python3-venv python3-pip

■WSL2上でやったこと（モデルのコンバート）

既存のYOLOモデルをIMX形式に変換する処理は、自由にOSを選択でき、超高速なWindows仮想マシン上のUbuntuで実行しました。
WSL2はUbuntu24.04.3LTSです。

途中、YOLOが要求するpytorchが上手く入らなくて、一度アンインストールしてからtorch==2.0.1+cu118 torchvision==0.15.2+cu118 を新たに入れたら変換が上手くいったという結末です。

コンバートはultralytics社が用意したYOLOのexportコマンドを実行するのですが、IMX形式にコンバートする際に、校正（最適化）をする都合上、モデル作成時に使ったtrain/valのイメージデータとクラスを定義したyamlデータが必要です。※

yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml
yolo export model=models/makuragi.pt format=imx data=models/makuragi.yaml

※「ptファイルだけあれば良い？」と思っていましたが、量子化時のモデル精度を担保するために必要なようです。（推測）

・コマンド履歴
sudo apt update
sudo apt install software-properties-common
sudo add-apt-repository ppa:deadsnakes/ppa
sudo apt update
sudo apt install python3.11 python3.11-venv python3.11-dev
python3.11 -m venv venv311
source venv311/bin/activate

pip install onnxruntime numpy
pip install --upgrade pip
cd venv311
mkdir src
sudo nano src/test.py
python src/test.py
pip install ultralytics
yolo export model=yolo11n.pt format=imx data=coco8.yaml
yolo predict model=yolo11n_imx_model source='https://ultralytics.com/images/bus.jpg'

yolo export model=yolo11n.pt format=imx data=coco8.yaml
yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml

cd data
wget https://raw.githubusercontent.com/ultralytics/ultralytics/main/ultralytics/datasets/coco8.yaml -P models/

yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml
cd ..
yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml
pip install onnxscript
yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml

pip uninstall torch
pip install torch==2.0.1+cu118 torchvision==0.15.2+cu118 -f https://download.pytorch.org/whl/torch_stable.html

yolo export model=models/yolo11n.pt format=imx data=models/coco8.yaml
yolo export model=models/makuragi.pt format=imx data=models/makuragi.yaml

■Raspi5上でやったこと（パッケージ、検出実行）

・パッケージの生成

WSL上のUbuntuで生成したモデルのディレクトリとymlファイルを作業ディレクトリにコピーしておきます。
次に。生成されているpackerOut.zipに対してimx500-packageコマンドを掛けます。

cd ~/models/makuragi_model/
imx500-package -i packerOut.zip -o out

正常にコンバートが完了すると
out/netowork.rpk
というファイルが生成されるので、名前を変えておきます。（yolov11n.rpkだとかmakuragi.rpkだとか）

・配置

パッケージ化したrpkファイルと、list.txtをモデル置き場（~/edgeai/models/yolo11n_imx）に置きます。
※格納ディレクトリ名は適当です。（私が使っている環境）

・サンプルのダウンロード
picamera2のサンプルをリネームして~/edgeai/srcにコピーします。

cd ~
git clone https://github.com/raspberrypi/picamera2.git
cd ~/picamera2/examples/imx500
cp imx500_object_detection_demo.py ~/edgeai/src/detector.py

・検出の実行

edgeai/src/detector.pyを実行します。
せっかくなので、コンバートしたてのyolov11nモデルを使ってみましょう。

source venv311/bin/activate
cd ~/edgeai/src/
python3 detector.py --model ~/edgeai/models/yolo11n_imx/yolo11n.rpk --labels ~/edgeai/models/yolo11n_imx/labels.txt --threshold 0.15 --bbox-normalization --bbox-order xy

モデルをカメラに転送するのに数十秒かかります。
暫くするとビューア（Qtベース）が起動して検出が実行されます。
（閾値を0.15で実行しているので過敏に反応することと思います。）

コンバートしたモデルで上手く検出しない場合は、https://github.com/raspberrypi/picamera2.gitのREADME.mdなどを参照してModelZOOのモデルとlistファイルを使うと良いです。

引数として渡す--modelと--labelsの部分を切り替えるだけです。
