【オープンイノベーション】vol.37：QNAP NAS

前回以前で、Asustor社のNAS、AS6510Tや最新のAS6804Tで"てんかく忍者爆速"の報告をしました。

「Asustor社以外のNASではどうなの？」と検証するため、有名なNASベンダーであるQNAPのTVS-h674という機種でてんかく忍者を動かしてみましたので、今回ご報告します。

QNAPのNASは以前より「QNAPお勧めですよ」とてんかく忍者のパートナーであるコネクティボ様より推薦されており、仮想サーバやDockerの実行が出来、かつHDD本数やCPUのラインナップが充実していることから期待感が持てます。

前回同様、今回もユニスター様より評価機を貸与いただき実施しています。
https://unistar.jp/
ユニスター様には、この場を借りて感謝します。

留意事項：

本記事その他で記事にしている"てんかく忍者NAS"はR&Dセンターにて、将来のサービス化を模索しながら検討しているプロトタイプであり、てんかく忍者のサービスラインナップとして提供されているモノではありません。（2025/03/05現在）

【評価機外観】

■TVS-h674のスペック

　
https://www.qnap.com/ja-jp/product/tvs-h674/specs/hardware

CPU:	Intel® Core™ i5-12400 6コア/12スレッドプロセッサ、最大バースト4.4 GHz
GPU：	Intel® UHD Graphics 730
RAM:	32GB　DDR4（最大32*2＝64GB）
SSD:	2 x M.2 2280 PCIe Gen4 x4 スロット　（今回SSD搭載なし）
LAN:	2.5 ギガビットイーサネットポート*2
USB:	USB 3.2 Gen 2（10Gbps）ポート 1 x タイプ C USB 3.2 Gen 2 10Gbps 2 x タイプ A USB 3.2 Gen 2 10Gbps

HDD:最大6基
※今回は、WesternDigitalのWDRedPro　16TB（7200RPM）を2本利用

■CPU性能の比較

先の記事で触れたAsustor　AS6804TのCPU"RyzenV3C14"と今回のTVS-h674のCPU"i5-12400F"をCPU単体の性能で比較するとi5がV3C14よりも64%高速となっています。NAS性能はCPUだけではないものの、GV-Syncの処理には最重要な指標なので、CPUがより高速であることには期待があります。

https://technical.city/ja/cpu/Core-i5-12400-vs-Ryzen-Embedded-V3C14

■今回のまとめ

最初に今回の結果です。

・QNAP　NASでてんかく忍者をインストール・実行可能
・登録速度は従来のてんかく忍者クラウドの場合の5倍
・Asusrtor AS6510Tの3倍
・AS6804Tを100とすると60%※

※CPU性能で上回っていることは確実なので、チューンナップ次第でより高速になると予想しています。

■ハードウェアセットアップ

【今回使用したHDD】

【IPアドレス表示】

評価機を開梱して、HDD装着、セットアップウィザード完了まで30分です。
HDDはねじ止めする必要がない機構で出来ており、とても簡単です。
HDDを装着して、LANケーブル、ACケーブルを接続、電源ONで即稼働です。
実際にはBIOS起動、システムディスク確認、ブートメディア確認などで数分待ちます。

※RAM増設やSSD追加などを行っていないのと、HDD本数によっては初期化により時間がかかります。

同じLAN内のDHCPサーバからIPアドレスを取得して、起動してきます。
LEDディスプレイに自機のIPアドレスが表示されていますので、このアドレスにWEBブラウザからアクセスします。

【ネットワークと仮想スイッチ】

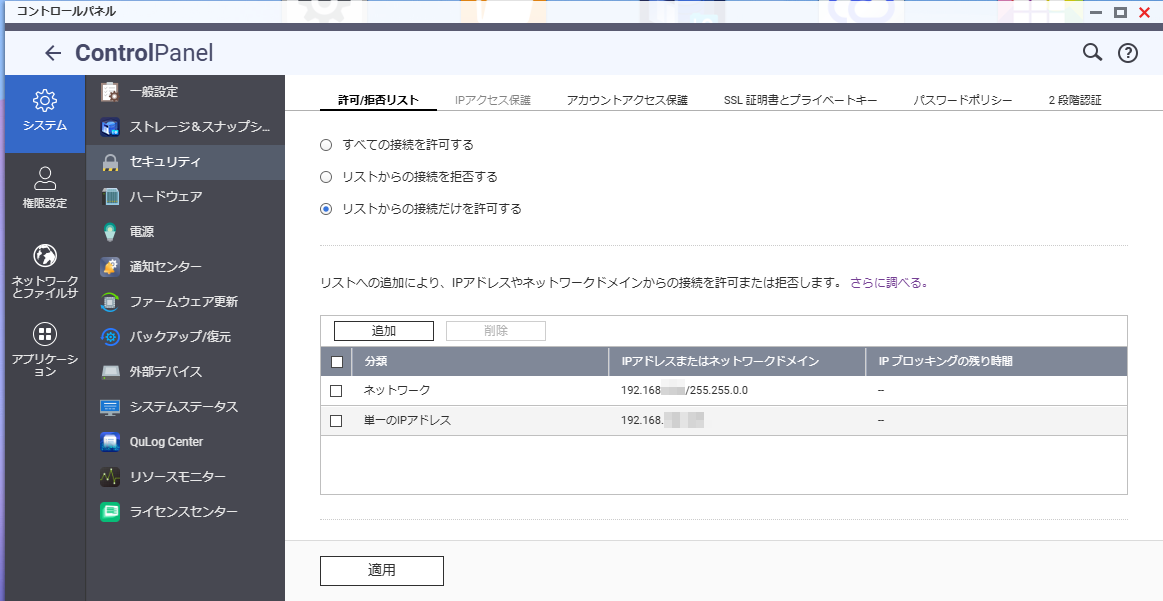

【コントロールパネル　-　セキュリティ】

■インストール・初期設定

NASのIPアドレスにWEBブラウザでアクセスするとセットアップウィザードが開始されます。
詳細なセットアップ手順は割愛しますが、ここですることは、NASファームウェアのアップデート、管理ユーザのアカウント設定、ネットワーク設定とボリューム（ディスク領域）の設定です。

adminユーザが利用できない初期設定になっているので、別の管理ユーザを作成します。また、パスワードに利用する文字数や文字種も設定されており、簡単なパスワードは設定できないようになっています。（もちろん後に変更はできます）

初期のセットアップウィザードで完了すると、再起動してデスクトップが表示されますが、ファームウェア自動更新通知をONにしているので、数回この作業が走ります。

【初期画面】

【利用規約】

【ファームウェア指定】

【管理ユーザパスワード指定】

【admin以外を作成】

【パスワード設定】

【日付時刻設定】

【ネットワーク設定】

【ファームウェア更新設定】

【設定内容確認】

【初期化確認】

【セットアップ実行】

【初期化完了】

【ログイン画面】

【ファームウェア更新喚起】

【ファームウェア更新完了】

【アプリの更新確認】

【セットアップ直後のデスクトップ】

■ディスクの構成

ストレージプールの作成ウィザードでディスクを構成します。
今回は2基のHDDをそれぞれシングルドライブとしてvolume1、2としてセットアップしています。

【ストレージプール作成ウィザード】

【ストレージプール作成ウィザード　-　ディスクの選択】

【ストレージ＆スナップショット】

■追加設定（セキュリティ、権限）

コントロールパネルのセキュリティ設定で、許可ネットワークの設定をします。

【ネットワーク】

【許可ネットワークの指定】

動作状況を把握するため、"セキュリティセンター"を追加インストールします。

【セキュリティセンターのインストール】

ログを解析するためにQ'centerを追加インストールしました。

【QuLog Centerのインストール】

■TVS-h674管理画面へのアクセス

NASの管理で良く使うのは、下記の機能です。

ダッシュボード
コントロールパネル
ストレージ＆スナップショット
FileStation

Q'centerで稼働状況やログを詳しく解析できます。

【WEB管理画面】

【ダッシュボード】

【コントロールパネル】

【ストレージ＆スナップショット】

【File Station】

■てんかく忍者NASのインストール

てんかく忍者NASのセットアップは、前回のAustorNASの場合は、最新のGitリポジトリからDockerの関連ファイル一式をダウンロードしてきて、NAS内でDockerコンテナをビルドしましたが、今回のQNAP　NASではビルド済みのDockerコンテナをダウンロードしてきて設置する方法を採りました。

・Dockerコンテナの構成

Dockerコンテナは、QNAP　NAS上のContainerStationで管理します。
てんかく忍者のDckerコンテナは、GV-Sync,PostGIS、WEBサーバの三つから構成されます。

4ddb-sandbox-gvsync-1
4ddb-sandbox-pgis
4ddb-sandbox-web

【Container Station】

その他、設定や管理のために、テキストエディタやコンソールアプリなどの追加導入や、SSHなどの設定等、専門的な操作を色々をしていますが、今回の記事では割愛します。

最終的に、てんかく忍者はQNAP　NAS上で下記構成で動作しています。

【システム構造】

・・ということでかれこれ数日を要し、てんかく忍者NASがQNAP　NAS上にセットアップできました。
いよいよ今回の目玉、登録時の負荷状況のレポートです。

■GV-Sync登録時の負荷状況

CPU負荷率：	30%以内
メモリ利用：	13.5GB
LAN：	未利用

【CPU負荷率】

【メモリ使用量】

【ネットワーク使用量】

■GV-Sync登録時間の爆速

毎回登録テストで使用している1時間の4K30FPS動画（40GB）を登録した際の時間は下記のようになりました。
1時間54分です。（AS6804は1時間18分でした）

登録所要時間：114分5秒
静止画切り出し：1時間36分9秒　（96分9秒）
DB登録：17分56秒

[2025/02/26 17:03:12] <START> 動画静止画書き出し処理
[2025/02/26 17:03:12] <SUCCESS> DB(4d_db)接続
[2025/02/26 17:03:12] <SUCCESS> jobs テーブル登録 [id: 1]
[2025/02/26 17:03:12] <SUCCESS> 静止画書き出し用設定ファイル書き出し
[2025/02/26 17:03:12] <START> python 動画静止画書き出し
[2025/02/26 18:39:21] <TIME> movie2raster: 5769.552017 [sec]
[2025/02/26 18:39:21] <END> python 動画静止画書き出し
[2025/02/26 18:39:21] <SUCCESS> 静止画書き出し結果 csvファイル読み込み
[2025/02/26 18:39:21] <SUCCESS> DB(4d_db)接続
[2025/02/26 18:39:21] <SUCCESS> images テーブル作成 [images_20210319]
[2025/02/26 18:39:21] <SUCCESS> labels テーブル作成 [labels_20210319]
[2025/02/26 18:39:21] <START> images テーブルへのデータ登録 [jobs_id: 1, table: images_20210319]
[2025/02/26 18:57:17] <SUCCESS> images テーブルへのデータ登録 [jobs_id: 1, table: images_20210319]
[2025/02/26 18:57:17] <SUCCESS> images テーブル更新用CSVファイル作成 [path: /home/gvsync/data/Movie2Raster/output/4d_db/000001/4d_db-images_20210319.csv]
[2025/02/26 18:57:17] <SUCCESS> labels テーブル新規登録用TSVファイル作成 [path: /home/gvsync/data/Movie2Raster/output/4d_db/000001/4d_db-labels_20210319.tsv]
[2025/02/26 18:57:17] <TIME> regist images: 5769.552017 [sec]
[2025/02/26 18:57:17] <SUCCESS> jobs テーブル更新
[2025/02/26 18:57:17] <SUCCESS> BOX転送またはNASへのコピー処理をスキップしました。
[2025/02/26 18:57:17] <END> 動画静止画書き出し処理

【GV-Syncによる処理時間の従来比較】最上段が今回の結果

■4D-db検索閲覧の爆速

快適の一言です。最も重い11K360静止画（一枚20MB）の閲覧でも数秒、4K4画面マルチ画面表示で1秒-2秒で表示されます。
クリックした瞬間に画像が表示されるのは、WindowsローカルPCのエクスプローラで画像閲覧している感覚です。

ログイン・地図初期表示	2000ms
地図スクロール	50ms
マルチ画面表示（4面）初回	2000ms
画像送り（リモート）	5ms
画像送り（キャッシュ）	5ms
地図-ビューア2画面表示	500ms
地図-ビューア2画面表示・前後移動	50ms
ビューア2画面表示	1000m
ビューア2画面表示・前後移動	500ms
