Nakasha for the Future【360°映像技術の活かし方・ノウハウ Vol.5】視覚の限界を超える高解像度"ギガピクセル"

【360°映像技術の活かし方・ノウハウ Vol.5】視覚の限界を超える高解像度

「人間の肉眼は両目合わせても約3億画素。ギガピクセルパノラマは10億画素から数千億画素まで、人間の能力をはるかに超えた超高解像度写真を、しかもパノラマで記録。」

ギガピクセル撮影用モータ雲台Gigapan(ギガパン)を国内で販売するマップコンシェルジュ㈱のWebサイトより引用

まずは、こちら(Tokyo Roppongi Hills 45-gigapixel panorama photo)をご覧ください。

この"どこまでもズームできるような写真"はどのように撮っていると思いますか?

実は、望遠レンズでズームした写真を数百枚以上つなぎあわせて、一枚の大きな写真にしています。

私達は、このギガピクセルパノラマの技術を、土木構造物の目視検査に使えるのではないかと思い、Gigapanの導入をはじめました。

当社で撮影したサンプルを下記に示します。
マウスホイールの操作や、ピンチズーム操作で、どこまでも拡大して、細部をご確認ください。

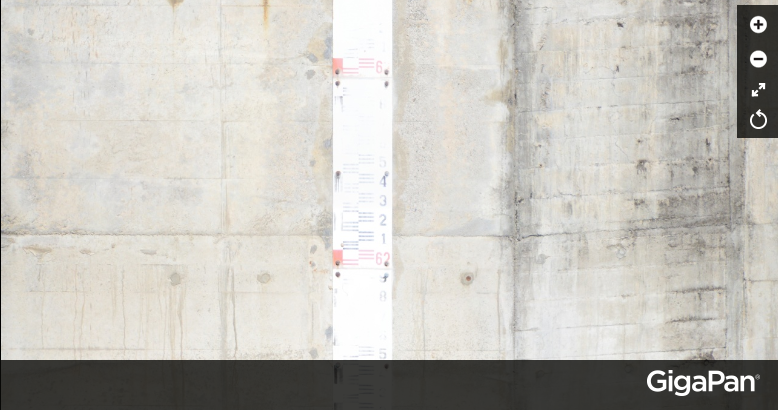

ダム壁面

九頭竜ダム

1.01Gigapixels(343pictures)

0.68Gigapixels(170pictures)

兼山(かねやま)ダム ※土木学会選奨土木遺産

0.33Gigapixels(101pictures) 撮影時間:15分

コンクリート構造物では、ひび割れや漏水がくっきりと判別できます。

鉄塔

0.33Gigapixels(101pictures) 撮影時間:30分

0.96Gigapixels(80pictures) 撮影時間:20分

鉄塔、電線では、ボルト、金具の状態や、塗装のはげを判別できます。
高所作業や立ち入り困難区域の長大な構造物を、隅々まで双眼鏡で見ているかのような高精細な画像をつなぎ目無く、見ることが出来ます。

金華山から岐阜市内の眺望(織田信長'sビュー)

0.7Gigapixels(182pictures) 撮影時間:20分

城下町の現在の様子を、隅々までじっくり観察できます。

鋼橋

2.16Gigapixels(224pictures) 撮影時間:21分

コンクリート橋(臼子橋)

1.12Gigapixels(797pictures) 撮影時間:1時間8分

鋼橋では、ボルトの一本一本、塗装の状態、コンクリートから漏れ出る錆汁を、コンクリート橋では、床版、橋脚の表面状態を判別できます。

長篠設楽原PA 法面

0.8Gigapixels(1,144pictures) 撮影時間:1時間28分

グランドアンカーを接続するワイヤー、法面の状態、センサーのケーブル、漏水を判別できます。
